概述

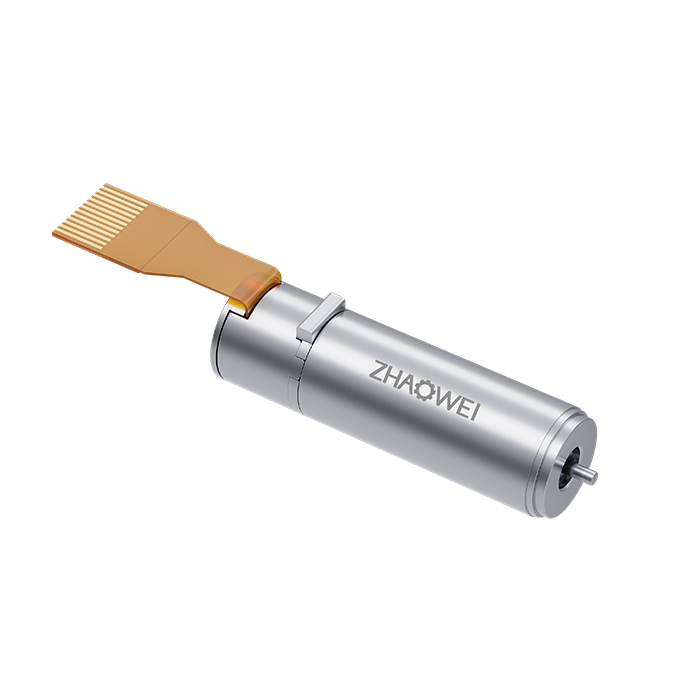

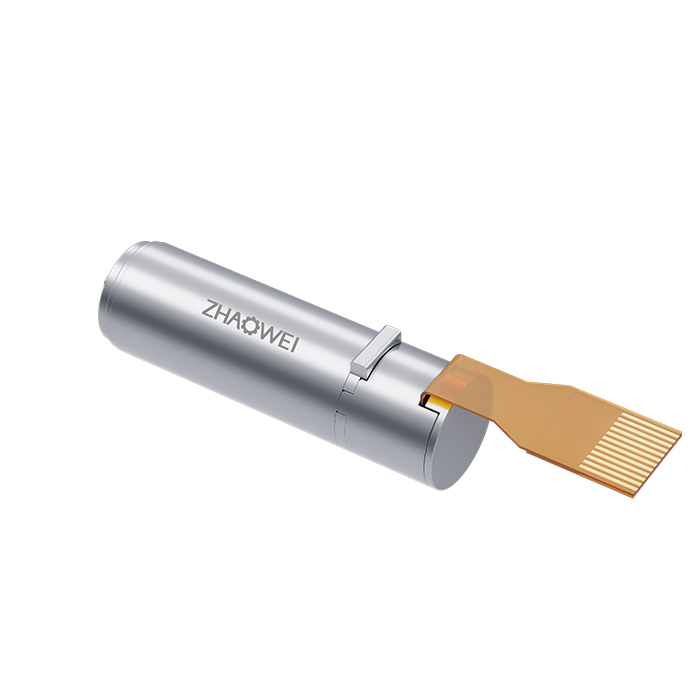

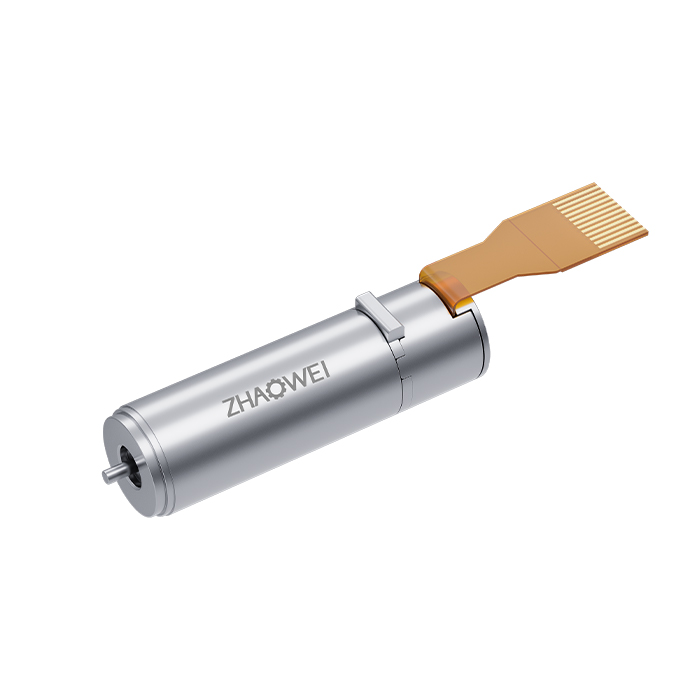

Φ8mm 無刷空心杯電機（MC0824）
產品型號：MC0824
直徑：8
長度：24
額定電壓（V）：12
額定轉速：25500
堵轉轉矩（mNm）：3.5
堵轉電流（A) ：1.65
轉矩常數（mNm/A）：2.22
速度常數（rpm/V) ：3155
輸出軸直徑：0.7
電機參數
| 電機數據（額定值） |
| 額定電壓（V) |
12 |
| 空載轉速 |
38500 |
| 空載電流（A) |
70 |
| 額定轉速 (rpm) |
25500 |
| 額定轉矩(mNm) |
0.85 |
| 額定電流(A) |
0.5 |
| 堵轉轉矩(mNm) |
3.5 |
| 堵轉電流(A) |
1.65 |
| 最大效率(%) |
67 |
| 電機常數（額定值） |
| 相間電阻（Ω） |
8.4 |
| 相間電感（mH） |
0.05 |
| 轉矩常數（mNm/A） |
2.22 |
| 速度常數（rpm/V） |
3155 |
| 轉速/轉矩斜度（ rpm/mNm） |
11000 |
| 機械時間常數（ms） |
2.87 |
| 轉子慣量（gcm2） |
0.024 |
| 熱參數 |
| 機殼-環境熱阻（K/W） |
56.6 |
| 繞組-機殼熱阻（K/W） |
11.5 |
| 繞組熱時間常數（s） |
3.7 |
| 電機熱時間常數（s） |
120 |
| 環境溫度（℃） |
?? -20…+100 |
| 最高繞組溫度（℃） |
125 |
| 機械參數（滾珠軸承） |
|
| 最大允許轉速 |
40 000 |
| 最大軸向間隙 |
< 0.15 N? ?0 |
| > 0.15 N? ?0.06（max） |
| 徑向間隙 |
preloaded |
| 最大軸向動態載荷(N) |
2 |
| 最大允許安靜態裝力（N） |
10 |
| 最大徑向載荷，距離法蘭處2mm處(N) |
5 |
*注：以上具體參數可根據客戶要求定制。
