概述

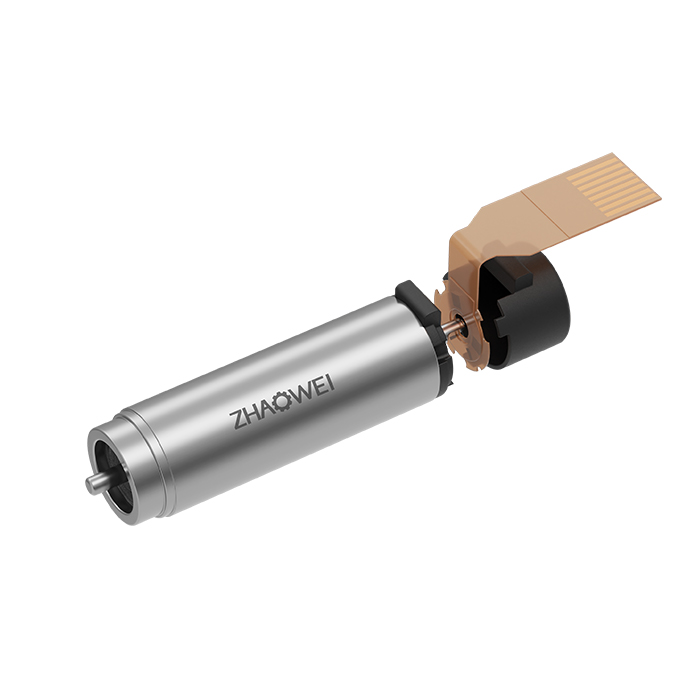

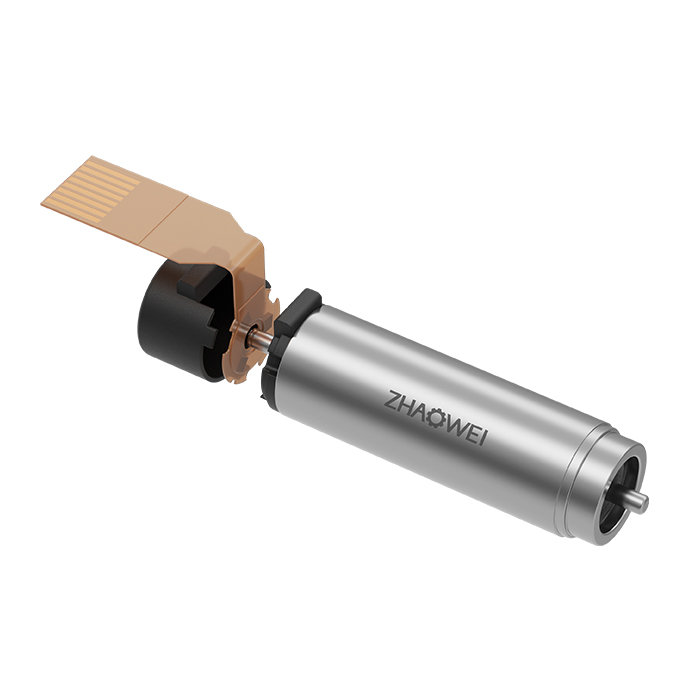

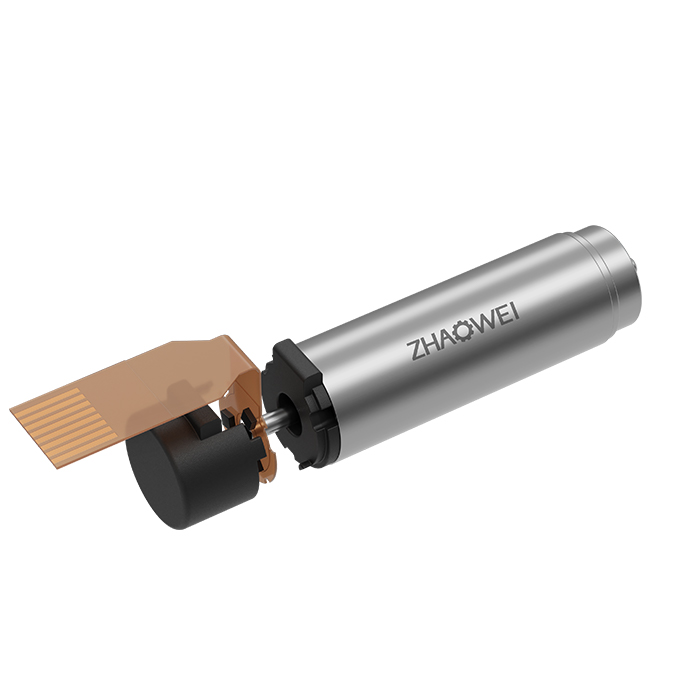

Φ6mm 無刷空心杯電機（MC）
產品型號：CL0623
直徑（mm）：6
長度（mm）：23
額定電壓（V）：12
額定轉速（rpm）：46800
堵轉轉矩（mNm）：1.3
堵轉電流（A) ：0.87
轉矩常數（mNm/A）：1.6
速度常數（rpm/V) ：5882
輸出軸直徑（mm）：1
電機參數
| 電機數據（額定值） |
| 額定電壓（V) |
12 |
3.5 |
| 空載轉速（rpm) |
63400 |
38000 |
| 空載電流（A) |
37 |
37 |
| 額定轉速 (rpm) |
46800 |
26400 |
| 額定轉矩(mNm) |
0.425 |
0.19 |
| 額定電流(A) |
0.308 |
0.3 |
| 堵轉轉矩(mNm) |
1.3 |
0.58 |
| 堵轉電流(A) |
0.87 |
0.79 |
| 最大效率(%) |
53 |
55 |
| 電機常數（額定值） |
| 相間電阻（Ω） |
14.4 |
4.4 |
| 相間電感（mH） |
0.06 |
0.025 |
| 轉矩常數（mNm/A） |
1.6 |
0.8 |
| 速度常數（rpm/V） |
5882 |
12500 |
| 轉速/轉矩斜度（ rpm/mNm） |
51631 |
69384 |
| 機械時間常數（ms） |
3.76 |
5.04 |
| 轉子慣量（gcm2） |
0.007 |
0.007 |
| 熱參數 |
| 機殼-環境熱阻（K/W） |
65.8 |
67.9 |
| 繞組-機殼熱阻（K/W） |
13.2 |
15.2 |
| 繞組熱時間常數（s） |
1.34 |
1.54 |
| 電機熱時間常數（s） |
70.4 |
71.5 |
| 環境溫度（℃） |
?? -20~+100 |
?? -20~+100 |
| 最高繞組溫度（℃） |
125 |
125 |
| 機械參數（滾珠軸承） |
|
| 最大允許轉速（rpm） |
100 000 |
| 最大軸向間隙（mm） |
< 0.15 N? ?0 |
| > 0.15 N? ?0.06（max） |
| 徑向間隙 |
preloaded |
| 最大軸向動態載荷(N) |
0.1 |
| 最大允許安靜態裝力（N） |
10 |
| 最大徑向載荷，距離法蘭處2mm處(N) |
2 |
| 端子型號 |
|
| Molex 52745-0897 52207-0460 |
| FCI SFV8R-2STBE1HLF SFW4R-2STGE1LF |
*注：以上具體參數可根據客戶要求定制。
-
-
-
